西安电缆桥架组成以及安装事项
发布日期：2020-04-08

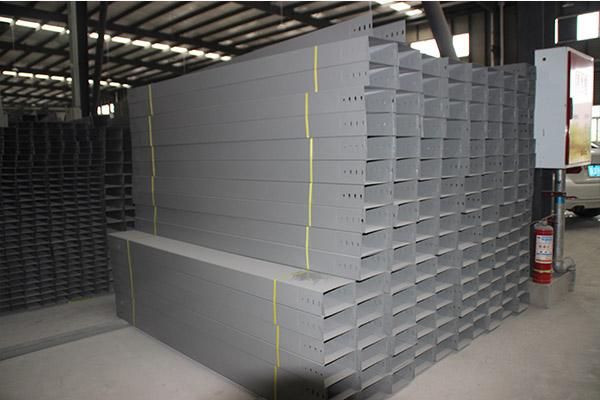

西安电缆桥架 分为槽式、托盘式和梯架式等结构,由支架、托臂和安装附件等组成。选型时应注意桥架的所有零部件是否符合系列化、通用化、标准化的成套要求。建筑物内桥架可以独立假设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好, 耐冲击强度高的物性特点。
安装注意事项：
1、槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。
2、电缆桥架与用电设备交越时，其间的净距不小于0.5m。
3、两组电缆桥架在同一高度平行敷设时，其间净距不小于0.6m。
4、在平行图上绘出桥架的路由，要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高，如能绘制桥架敷设轴侧图，则对材料统计将更精确。直线段：注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段：注明标高变化，也可用局部大样图或剖面图表示。
5、桥架支撑点， 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高，可同意在平面上列表说明，也可分段标出用不同的剖面图、单线图或大样图表示。
6、电缆引下点位置及引下方式，一般而言，大批电缆引下可用垂直弯接板和垂直引上架，少量电缆引下可用导板或引管，注明引下方式即可。
7、电缆桥架宜高出地面2.2米以上，桥架顶部距顶棚或其它障碍物不应小于0.3米，桥架宽度不宜小于0.1米，桥架内横断面的填充率不应超过50%。
8、电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5米处应固定在桥架的支架上，水平敷设时， 在缆线的首、尾、转弯及每间隔3~5米处进行固定。
