常见电缆桥架结构以及铺设

发布日期：2020-04-08

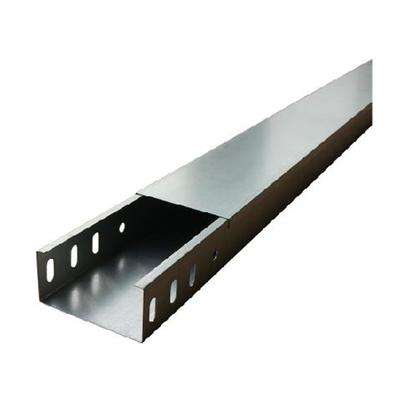

槽式电缆桥架是一种全封闭型电缆桥架，这类电缆桥架比较适用于敷设计算机电缆、通信电缆、热电偶电缆等高活络体系的操控电缆，槽式电缆桥架能够很好的操控电缆屏蔽干扰要素，也能够在重腐蚀环境中很好的维护电缆。

托盘式电缆桥架是石油、化工、轻工、电视、电讯等方面使用广泛的一种。托盘式电缆桥架和梯式桥架相同具有重量轻、造型美观、装置方便等长处，所以也十分合适动力电缆，托盘式桥架载荷大、结构简略，还适用于操控电缆敷设。槽式电缆桥架和托盘式电缆桥架就是底部不同，托盘式电缆桥架有孔和槽式电缆桥架没孔。所以托盘式电缆桥架的散热功能会略好与槽式电缆桥架。

1、XQJ型电缆桥架装置的最大载荷支撑间距应小于允许载荷和支撑跨距。

2、选择电缆桥架宽度时应留有一定的备用空位，以便为今后增添电缆用。

3、当电力电缆和控制电缆较少时,可同一电缆桥架安装,但中间要用隔板将电力电缆和控制电缆隔开敷设。

4、电缆桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处,水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。

5、电缆桥架装置应有可靠接地。如利用桥架作为接地干线，应将每层桥架的端部用16mm2软铜线联接（并联）起来，与总接地干线相通，长距离的电缆桥架每隔30--50米接地一次。

6、钢制电缆桥架电缆桥架装置除需屏蔽装保护罩外，在室外安装时应在其顶层加装保护罩，防止日晒雨淋，对如需焊接安装时，焊件四周的焊缝厚度不得小于母材的厚度，焊口必须防腐处理。电缆在桥架内横断面的填充率：电力电缆不应大于40%；控制电缆不应大于50%,对于弱电线路可到60%。
