西安振昆电气教您如何选择母线槽

发布日期：2020-03-27

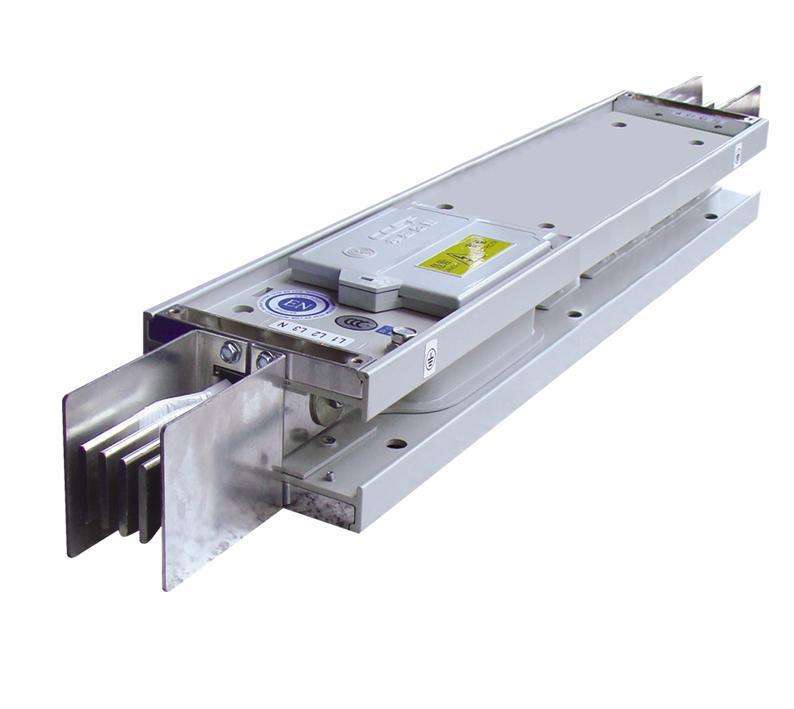

随着现代化设施和工程设备的出现，各行业的能源消耗迅速增加，特别是在众多高层建筑和大型车间的存在下。用作输电线路的传统电缆不能满足大电流传输系统的要求。并行使用多根电缆会给现场的安装和连接带来许多不便。作为一种新型配电电缆，插入式母线槽得到了充分发展，证明了其在大电流传输方面的优越性。同时，由于采用了新技术和新工艺，杆槽两端的接头大大减少。在公路的道路中，接头电阻和接头的温度升高以及高质量绝缘材料的使用提高了公交车道路的安全性和可靠性，完善了系统。
1.选择正规企业的合格产品：
母线槽应选用具有3C强制认证标记的产品，并有型式试验报告。我国生产母线槽的厂家众多鱼龙混杂，制作方式多为手工制作，主要集中在江浙，江苏扬中就是著名的母线槽桥架之乡。采购时应对厂家的生产规模、技术力量、工人素质及生产环境做深入考察，特别是生产环境。因为绝缘处理若在不洁净的空间中进行，绝缘层中多少会存在一些导电微粒，运行初期尚无关系，但时间一长就会造成绝缘损坏。
2.关注母线槽的导体材质：
目前主要为铜排及铝排、铜铝复合三种，价格差别较大。除了应该关注其纯度，还应注意材料弯折后的机械性能。这里着重讲一下铜铝复合，铜铝复合界面强度直接影响其加工性能和使用可靠性，是铜铝复合母线最关键的性能参数。在进行90°折弯时不起泡，不出现明显的桔子皮，冲孔、剪切时不出现铜铝分层，才能在电气设备中使用，达到了界面结合强度的最低要求。制造工艺不同，其界面结合强度不同，用机械压力将铜、铝压接复合，只能激活界面原子形成原子键结合，在经过热处理扩散，使点结合变为面结合，但其扩散深度微薄，界面结合强度并不高。在特定的工艺条件下加工，使铜铝熔合，才能形成界面结合均匀，并有一定厚度的复合层，达到较高的界面结合强度。
3.选择母线槽经济截面：
通常应按最大长期工作电流选择母线截面。并按通过最大短路电缆条件下，校验母线槽的短时热稳定性和动稳定性。由于导体存在电阻和多导体接近时交流电流趋表效应等因素影响，母线槽通过电流时会引起发热。铜、铝裸母线槽长期工作时的发热允许温度均为70℃，但当其接触面具有锡的可靠覆盖时（如超声波搪锡等），则允许温度提高到85℃，受此持续发热允许温度的限制，不同材料、截面的母线槽给出了相应的长期允许电流值，选择母线槽截面时，应使母线槽实际的最大长期工作电流小于所选截面母线槽的长期允许电流值。在年均负荷较大、母线槽较长的情况下（如屋外配电装置母线槽），通常按经济电流密度法选择母线槽。经济电流密度是综合考虑母线槽损耗、母线槽和附属设备的年维修费与折旧费为最低情况下，此时母线槽单位截面积流过的电流。用经济电流密度除以不计入过负荷的长期工作电流即得母线槽截面。由经济电流密度法选择的母线槽截面，一般比按最大长期工作电流选择的母线槽截面要大些。
4.关注母线槽的极限温升值：
什么是母线槽的极限温升值？母线槽的极限温升值是指，母线槽通过额定电流满负荷运行时，稳定下来的最高温度减去环境温度得到的温升值，通常用K来表示。母线设计时都会做温升极限实验，温升限制着母线的载流能力，温升高会使得母线的寿命减短、电能损耗提高、电压下降，同时也影响周围环境温度，加速周围设备绝缘材料的老化，甚至引起安全事故。
在我国火灾事故中，属电气引起的火灾事故超出整个火灾事故的60%。而由电气引起火灾事故的肇事者包括：电缆、电线、高低压成套设备、变压器、母线槽、电器元件等，大部分是由于长期温升高发热，导致绝缘材料老化发生短路而引起的火灾事故。
