西安电缆桥架建筑物内电缆桥架安装规范是什么，下面就由小编帮大家介绍一下：
1、适用范围
适用于建筑物内电缆桥架安装工程
2、引用标准
GB50303《建筑电气工程施工质量验收规范》
3、材料要求

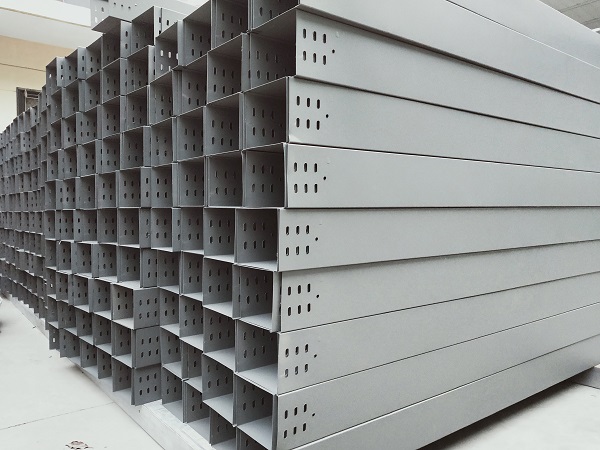

电缆桥架的型式，规格应与设计相符，并有产品合格证书和质量证明书。
施工前应对电缆桥架进行外观检查并符合下列要求。
电缆桥架部件及随带附件齐全。
桥架及部件，附件无扭曲变形，毛刺，刃边。
防护层无剥落现象，防护层类别与设计要求相符。
电缆桥架应采用专业厂家生产的定型产品，保证质量。
4、主要机具
电锤、钢锯、卷尺、扳手、万用表、兆欧表等电工常用工具，高凳焊机等。
5、作业条件
配合土建结构施工埋预件预留孔洞，墙面及地面浆完成。
6、操作工艺
1 工艺流程：
2 电缆桥架运输与保护
电缆桥架在装运及现场堆置时应理顺，防止变形。
3 支架安装
1 支架与预埋件焊接固定时，焊缝应饱满。
2 支架与预埋件螺栓固定时，选用螺栓适配连接紧固，防松：零件齐全。
4 桥架线装：
1 桥架应可靠地紧固在支架上，不得有明显的扭曲或向一边倾斜。
桥架间连接板的尺寸应与边框高度配套，梯架边框高度为100 ㎝的须增用一块与其相配合的垂直板（取消水平压板）以增强连接强度。 除伸缩缝外，槽架延续连接处的间隙不得大于10㎜，梯架连接处的间隙不得大于12㎜。
在槽架，延续连接的底部须装有护板条，护板条应压紧，接头处应光滑，平直无错口现象。 在建筑沉降降缝处，应设置补偿装置。 钢制电缆桥架直线不超过 30m，应设伸缩节，铝合金电缆桥架或玻璃钢制电缆桥架长度超过 15m 应设伸缩节。
桥架安装完毕应按施工图标志分类，编号在分支、转弯处的直线均应作标志。 严禁将桥架直接点焊在金属结构上。 用于组合桥架延续连接及附件的紧固螺栓均应注意螺栓安装方向，螺栓头应在桥架内侧，螺帽在外侧，螺栓长度应适中，紧固后约伸出10㎜为宜。 当需在水平桥架上引下保护管至设备时，须采用管座，管端伸入桥架的长度一致，管口应加保护套，在距保护管弯头 300-400㎜处，应将保护管固定，固定应牢靠。
标准弯头和组合弯头安装要求
a 使用标准弯头，其弯曲半径，边框高度均应符合设计要求，弯头的延续连接应接合自如，接口处不应受力，连接后不得有凸起或扭曲现象，其纵向横向中心线应相互垂直，经弯头前后的中心线应重合或相互平行，同层桥架在弯头的前后应在同一水平面上，其偏差均不得大于 5 ㎜。
b 在现场就地组合的弯头，应使用专用的转变连接板，其弯曲角度一般为 135 度，但不得小于 90 度。
4.12电缆竖井及垂直安装的电缆桥架，其垂直度偏差不得大于长度2‰，水平偏差不得大于2‰，对角线的偏差不得大于对角线长度的5‰。
5 桥架盖板安装要求
a 盖板两端无应光滑，无毛刺或卷口现象。
b 除伸缩缝外，盖板的中间连接应严密，接头处间隙不得大于2㎜，转弯处不得大于 5㎜。
c 有防磁干扰要求的桥架，全线内的盖板覆盖应保持畅通不得在转弯或立上、立下处中断。
d 盖板应卡接严密，不得虚盖或扭曲，变形现象，卡锁可靠。.6 全封闭式桥架的终端应配用相应断面尺寸的封堵。
7 电缆桥架上明接地线敷设，除符合接地装置有关规定外，还应达到下列要求：
a 接地线沿墙外侧上端敷设，可用铜带或钢带，不宜采用铝带做接地线。
b 接地线用 M6×25 ㎜镀锌螺栓固定于桥架外侧边框上，每隔1.5m 固定一次，转弯前后均应增加固定点。
c 接地线在桥架上的固定孔，可就地在现场用电钻钻孔，孔距偏差不得大于10㎜，孔的高低偏差不得大于±2㎜。
d 接地线的固定螺栓应采用园头螺栓，且园头在桥架内侧，帽在外侧。
e 桥架接地线的两端须与接地干线连接。
f 接地线过伸缩缝应留有余量（作Ω形）。
8 喷塑、喷漆、烤漆及刷漆的电缆桥架接地连接应符合下列要求：
a 连接板，转弯件等均运行镀锌护层件。
b 连接前，清除桥架边框上的油污，锈蚀抹以少量中性凡士林油，并作电气连接线，连接后，清除涂油，在连接处再补刷符合防护要求的油漆（包括镀锌连接板）。
c 屋间每隔 30-50m作一次电气连接。
9 验收：
在电缆桥架竣工后，电缆敷设前进行检查验收，不宜在电缆施工后合并检查。
以上就是西安电缆桥架建筑物内电缆桥架安装规范，希望可以帮到大家。
