西安桥架厂振昆电气为大家介绍一下槽式电缆桥架的施工要点!
(1)槽式桥架确定方向：依据修建平面布置图,结合空调管线和电气管线等设置状况、方便维修,以及电缆路由的疏密来确定电缆桥架的路由在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,多么应用综合管廊架设时,则应在管道一侧或上方平行架设,并思索引下线和分支线尽量避免穿插,如无其它管架借用,则需自设立(支)柱。
(2)槽式桥架荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆分量。
(3)确定槽式桥架的宽度：依据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定槽式桥架装置方式：依据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件普通是配套供给的,此外,依据桥架构造选折相应的盖板。
(5)绘出钢制槽式桥架平、剖面图,部分部位还应绘出空间图,开列资料表。
如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,两头采用隔板分隔。
弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电零碎的弱电电缆,防止相互间的搅扰。

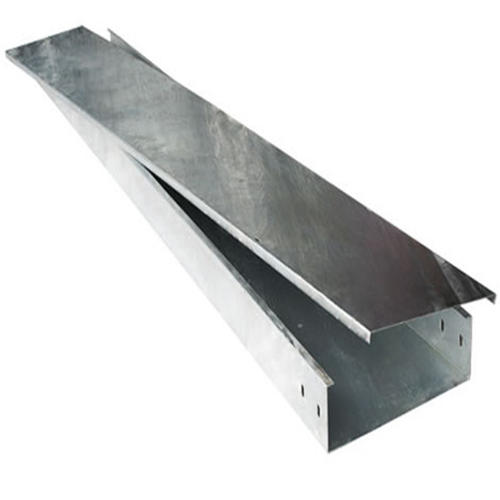

西安桥架厂振昆电气15339263801，专业生产和销售桥架、母线槽等;生产的桥架类产品按结构形式分为槽式、梯式、托盘式电缆桥架;以材质分为冷轧板、铝合金、不锈钢、玻璃钢电缆桥架等;表面处理有喷漆、静电喷塑、电镀、热浸锌等;并由支架、托臂和附件等组成。
